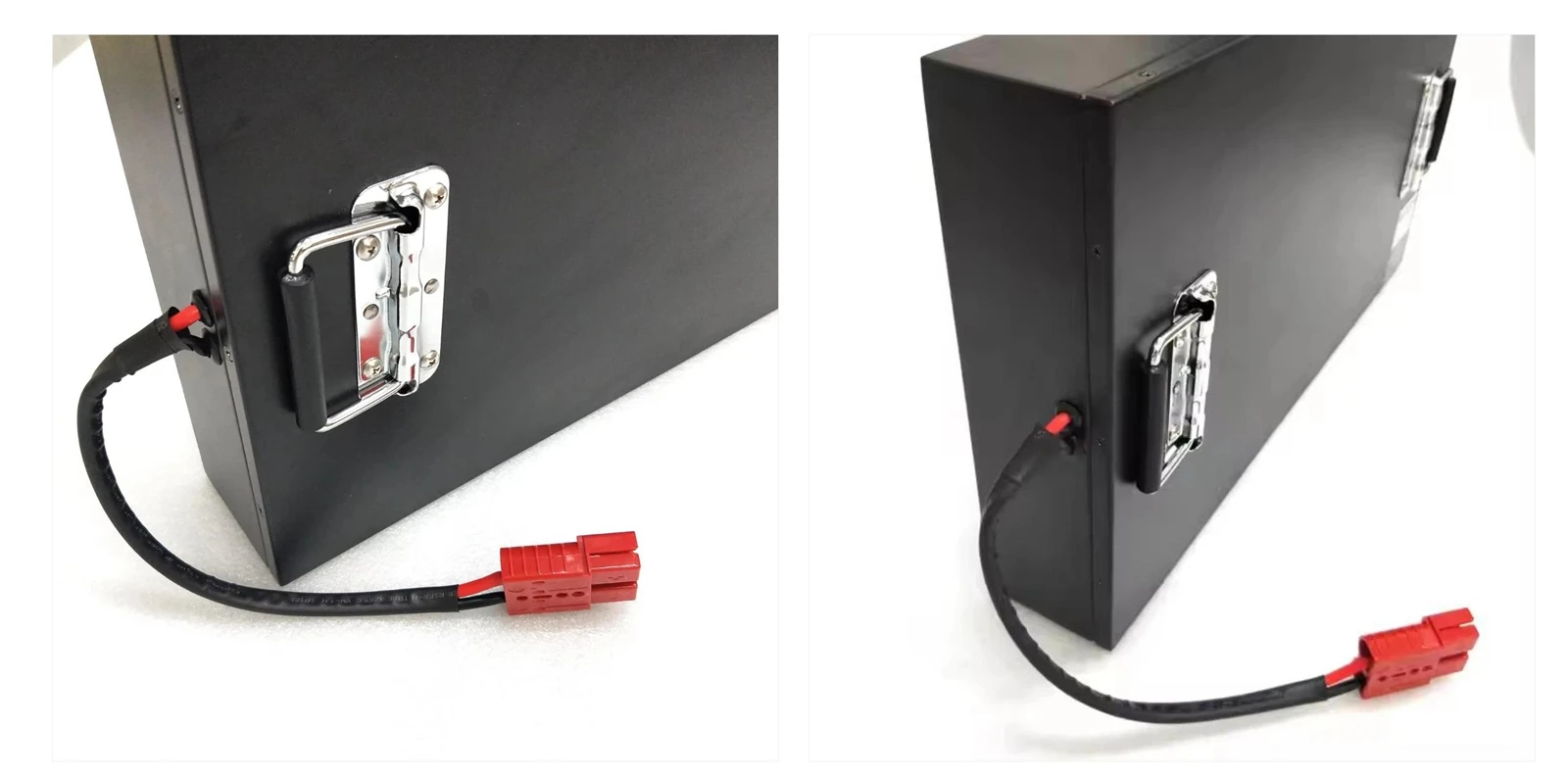

U aplikacijama velike snage poput električnih motocikala, e-bicikala, industrijskih alata i obnovljivih izvornih energije, za svoju sposobnost pružanja većeg obrtnog momenta, povećane učinkovitosti i smanjenih gubitaka za prijenos. Izgradnja 72V sustava zahtijeva ne samo pravi broj baterija, već i precizno razumijevanje kako konfiguracije baterije utječu na napon, kapacitet i sigurnost.
Mnogi korisnici pretpostavljaju da je postizanje 72V jednostavno pitanje slaganja baterija. Međutim, bez ispravnog znanja o serijskim i paralelnim vezama - i utjecaj specifikacija baterija, kao što su trenutna ocjena, unutarnja otpornost i hemijska - sustav može prerano podnijeti ili degradirati. Pravilni napon i trenutna konfiguracija izravno određuju performanse, dugovječnost i pouzdanost.
Konfiguracija baterije Osnove: Serija vs. Parallel
Za dizajn a72V baterija, Prvo se mora razumjeti dvije temeljne metode povezivanja: serija i paralelno.
- Serijska veza: povezivanje pozitivnog terminala jedne baterije na negativni terminal sljedećeg. U nizu se sabiraju naponi, ali kapacitet pojačala je i ostaje isti. Ovo je metoda koja se koristi za povećanje ukupnog napona sustava.
- Paralelna veza: povezivanje svih pozitivnih terminala zajedno i svi negativni terminali zajedno. U ovom slučaju napon ostaje konstantan, ali kapacitet (AH) se povećava. Ova se metoda koristi kada je potrebno duže vrijeme rada ili veće struje.
Budući da je cilj dostići 72 V, baterije moraju biti povezane u seriji.
Opcije napona: Upoređivanje 6V i 12V konfiguracija baterije
Općenito su dva pristupa sastavljanju 72V sustava koristeći isključene baterije: sa 6V ili 12V jedinicama.
- Korištenje 6V baterija:
Postizanje 72V zahtijeva 12 baterija u seriji (6V × 12=72 V).
- Korištenje 12V baterija:
Potrebno je samo 6 baterija u seriji (12V × {2}} v).
Praktična usporedba
12V baterije:
- Zahtijevaju manje jedinica i manje veza, što smanjuje složenost i potencijal za greške u oživljavanju.
- Obično nude veće strujni kapacitet pražnjenja, što ih čini pogodnijim za opterećenje velike snage kao što su motori ili pretvarači.
6V baterije:
- Često je manje skup, posebno u formatu od vodenih ciklusa.
- Ponudite širi spektar opcija u pogledu faktora oblika i fleksibilnosti zamjene.
- Može se bolje prilagoditi korisnicima s pristupom niskom ili viškom inventaru.
Izbor između 6V i 12V baterija ovisi o ograničenjima prostora, strujnim potrebama i preferencijama održavanja. Međutim, za većinu diy 72V baterije gradi se 12V baterija češće zbog svoje jednostavnosti i bolje kompatibilnosti s sistemima električnih vozila.
Izračun jezgre: Koliko 12V baterija do 72V?
Formula je jednostavna:
Broj baterija=Ciljni napon ÷ Napon baterije
Za 12V baterije:
72V ÷ 12v=6 baterije (u seriji)
Svaka baterija doprinosi 12 volti, a kada se poveže u seriji, ukupni napon sustava je zbroj svih pojedinačnih napona. Ukupni kapacitet, međutim, ostaje isti kao jedna baterija u lancu.
Na primjer, ako svaka 12V baterija ima kapacitet 20Ah, tada će kompletan 72V paket biti 72v 20Ah-a ne 72V 120Ah.
Ova razlika je presudna prilikom procjene izvođenja sistema i trenutne isporuke. Ako je potreban veći kapacitet, dodatne nizove serije 72V mogu se povezati paralelno za razmjenu ah.
Korak po korak: Kako povezati 6x 12V baterije u seriji
Da biste sigurno živili šest 12V baterija u seriji za 72V sistem, slijedite ove korake:
1. Priprema:
- Osigurajte da su sve baterije iste marke, modela, napona i kapaciteta.
- U idealnom slučaju bi trebali biti iz iste proizvodne serije kako bi se osigurali uravnotežene performanse i ponašanje punjenja.
2. Slijed ožičenja:
- Spojite negativan (-) terminal baterije 1 na pozitivni (+) terminal baterije 2
- Spojite negativnu (-) baterije 2 na pozitivne (+) baterije 3
- Nastavite ovaj proces do baterije 6, čiji će negativni (-) terminal poslužiti kao sistem negativan izlaz
- Pozitivan (+) baterije 1 će biti sistem pozitivan izlaz
3. Završni izlaz:
Napon izmjeren između pozitivnog prvog baterije i zadnje negativne baterije treba biti približno 72V (ili viši ako je potpuno napunjen).
4. Dvostruka provjera:
- Provjerite da su sve priključke učvršćene i bez korozije.
- Koristite izolirane kablove odgovarajućeg mjernog mjerača za obradu očekivanog trenutnog opterećenja.
Ključna razmatranja pri izgradnji 72V sistema baterije
Dok je povezivanje šest 12V baterija u seriji tehnički jednostavno, postoji nekoliko kritičnih mjera opreza kako bi se osigurala sigurnost, pouzdanost i dugoročne performanse.
Koristite identične baterije
Svih šest baterija mora se podudarati u naponu, kapacitet (AH), hemiju, marku i po mogućnosti proizvodne serije. Varijacije u unutrašnjem otporu ili stanju zdravlja mogu dovesti do neuravnoteženih punjenja i pražnjenja, što može rezultirati:
- Smanjeni životni vijek sistema
- Prerano razgradnja slabih ćelija
- Rizik od termalnog bijega u litijumskim sistemima
Sigurne prakse rukovanja
Montaža baterije uključuje značajan rizik ako se ne provede pravilno. Uvijek se pridržavajte sljedećih sigurnosnih protokola:
- Nosite izolirane rukavice i zaštitne naočare za zaštitu od izloženosti električnog udara i kiseline (posebno za olovne kiseline)
- Izbjegavajte iskre i otvorite plamen u blizini podešavanja baterije
- Koristite odgovarajuće mjerne kablove i sigurne konektore za sigurno rukovanje vršnim strujom
- Osigurajte da su terminali čisti, uska i bez korozije
Kompatibilnost punjača
Za punjenje baterije potreban je za punjač 72V. Štaviše:
- Olovne kiseline baterije zahtijevaju stalni strujni / stalni napon (CC / CV) profila i kompenzacija temperature
- Litijum-jonske ili životne baterije zahtijevaju li litijum-specifične algoritme sa strogim isključivanjem napona i trenutnim ograničenjima
BMS za litijumske sisteme
Ako koristite litijumske baterije, integrirajući sistem upravljanja baterijom (BMS) je obavezan. Kvalitetna BMS osigurava:
- Pretpostavka, prepuštanje i zaštita od prekomjerne struje
- Bilansiranje ćelija tokom ciklusa punjenja
- Nadgledanje temperature i izolacija grešaka
Preskakanje BMS-a u litijumskim postavljanjima nije samo rizično, već može dovesti do nepovratnih opasnosti od oštećenja ili sigurnosti.
Primjene u stvarnom svijetu od 72V baterije
Konfiguracija 72V široko je usvojena u nekoliko industrija zbog optimalne ravnoteže između nivoa napona i složenosti sustava.
- Električna vozila (Ebike, skuter, motocikl)
Najviše visokih performansi i električnih skutera koriste 72V 20Ah ili 72V 32Ah pakete, pružajući dovoljno napona za napajanje između 2000W i 5000 W. Ova postavka osigurava brzo ubrzanje, duži raspon i bolju efikasnost na nagibima.
- Kolica za golf
Neke kolica za golf koriste 4 × 12V baterije i nadoknađuju pojačanim pretvaračima da dosegnu 72V, ali to uvodi dodatnu složenost i gubitak energije. Veza sa direktnim serijama od 6 × 12V uglavnom je sigurna, jednostavnije i robusnije.
- Industrijska oprema i obnovljivo skladištenje
U postavkama visoke potrebe, poput vanjskih solarnih sistema, skladišne robotike i sigurnosne kopije, 72V postavke minimiziraju strujni protok (u poređenju sa 48V ili donjim sistemima), smanjujući veličinu kablova i otpornice za dugih trajanja ili udaljenih instalacija.
Tehnički parametri i proračuni energije
Raspon napona
Iako je nominalni napon 72V, poslovanje u stvarnom svijetu raspon raspona:
- Potpuno napunjen sustav: 13,5V × 6=81 V
- Ispuštanje isključivanja (zaštita niskog napona): 10,5V × 6=63 V
Ovaj dinamički raspon mora biti obračunati za odabir motornih kontrolera, pretvarača i sistema zaštite punjenja.
Energetski kapacitet
Ukupni sadržaj energije izračunava se kao:
= Napon (V) × kapaciteta (AH)
Primjer:
6 × 12V 100Ah baterije u seriji → 72V 100Ah=7200 WH (7.2kWh)
Ovo je upotrebljiva energija (podložna efikasnosti sistema) koja može napajati uređaj od 1000W otprilike 7,2 sata u idealnim uvjetima.
Zaključak
Da biste izgradili 72V baterijski sustav pomoću 12V jedinica, potrebna vam je šest baterija povezanih u seriji. Ova konfiguracija je jednostavna, ali zahtijeva tehničku disciplinu u osiguravanju uniformnosti baterije, ispravnog ožičenja i sigurnosnih protokola.
Bez dosega 72V, korisnici također moraju uzeti u obzir:
- Potreban kapacitet (AH) za željeno vrijeme izvođenja
- Opterećenje struje, za odabir odgovarajućih baterija za iscjedak
- Hemija baterije, balansiranje troškova, performansi i životnog ciklusa
- Sigurnost sistema, posebno sa litijumskim ćelijama
U visokonaponskim sustavima, manji nadzor u dizajnu ili instalaciji može značajno utjecati na performanse ili sigurnost. Bilo da se radi za električni prijevoz ili stacionarno skladištenje, promišljeno planiranje i visokokvalitetne komponente ne mogu se pregovarati.
O autoru

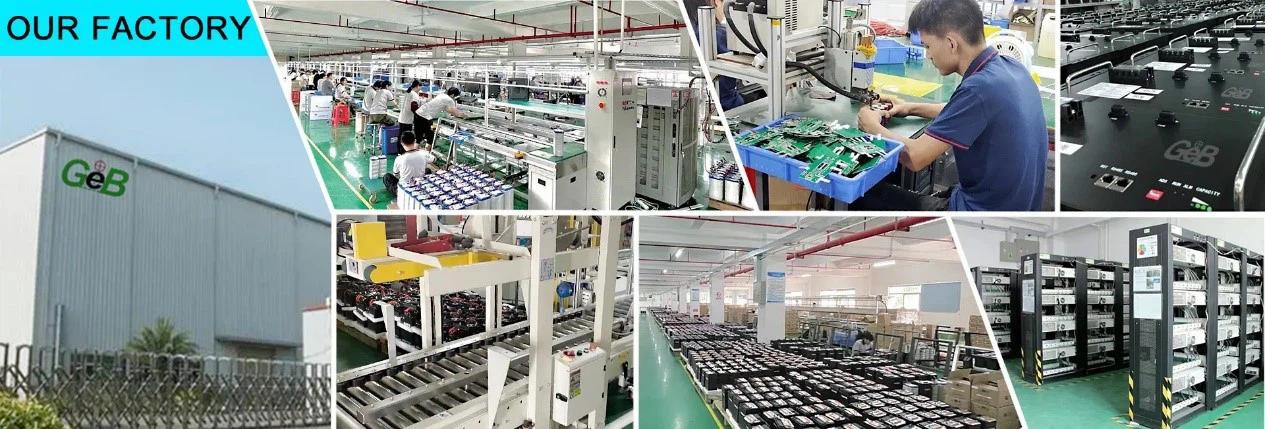

Geb je brend General Electronics Technology Co., Ltd. Geb je vodećiProizvođač litijumskih baterija EbikeU Kini se fokusira na litijumske baterije za električne bicikle i pružanje naprednih 72V električnih biciklističkih baterija. Osnovan 2009. godine i sa sjedištem u Shenzhenu, Geb je prerastao u pouzdanu marku u industriji sa više od 180 zaposlenih i godišnjoj prodaji više od 30 miliona dolara.
