Kada je u pitanju proširenje sistema napajanja za različite aplikacije, povezivanje više 12-voltnih baterija je uobičajena praksa. Bilo da napajate RV, čamac ili čak sistem solarne energije, razumijevanje kako povezati dvije 12-voltne baterije paralelno ili serijski može vam pomoći da postignete željeni napon ili kapacitet. U ovom vodiču ćemo vas provesti kroz osnove kako spojiti dvije 12-voltne baterije paralelno i serijski, naglašavajući prednosti i razmatranja svake metode.
Šta znači "paralelno i serijsko povezivanje baterija"?
Prije nego što uđemo u "kako da", razjasnimo šta zapravo znači paralelno i serijsko povezivanje baterija:
Serijsko povezivanje: Ova metoda povećava napon vaše baterije dok zadržava kapacitet (AH) istim. Na primjer, dvije 12V baterije povezane u seriju proizvodit će 24V, ali će zadržati istu snagu amper-sata.
Paralelna veza: Ova metoda povećava kapacitet (amper-sat), ali napon ostaje isti. Dakle, ako spojite dvije baterije od 12V paralelno, i dalje ćete imati 12V, ali će se ukupni kapacitet udvostručiti, omogućavajući duži rad prije nego što je potrebno ponovno punjenje.
Kako spojiti dvije 12-voltne baterije u seriji
Serijska veza je idealna ako trebate povećati napon vašeg sistema. Evo kako spojiti dvije 12-voltne baterije u seriju:
Identifikujte terminale: Svaka baterija od 12 V ima pozitivan (+) i negativan (-) terminal.
Spojite baterije: Upotrijebite kratkospojničku žicu da povežite pozitivni terminal prve baterije sa negativnim terminalom druge baterije.
Rezultirajuća konfiguracija: Sada ćete imati kombinovani napon od 24V, s pozitivnim terminalom prve baterije i negativnim terminalom druge baterije ostavljenim za povezivanje na vaše opterećenje ili sistem napajanja.
Važan savjet: Uvek vodite računa da obe baterije imaju identičan napon i kapacitet. Miješanje baterija različitog kapaciteta ili napona može uzrokovati probleme s punjenjem i smanjiti vijek trajanja baterije.
Ključna razmatranja za serijske veze:
Nazivna vrijednost amper-sata (AH) ostaje ista kao kod jedne baterije, ali udvostručite napon.
Uvjerite se da su obje baterije iste marke, modela i starosti kako biste osigurali dosljedne performanse.
Nikada nemojte prelaziti pozitivne i negativne terminale, jer to može uzrokovati kratki spoj, što može dovesti do mogućeg oštećenja ili sigurnosnih rizika.

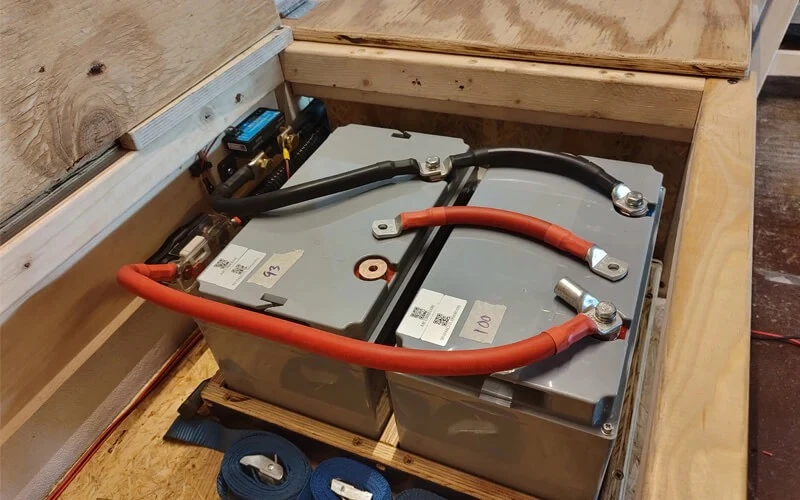

Kako paralelno povezati dvije 12-voltne baterije
Ako je vaš cilj povećati kapacitet vašeg sistema bez promjene napona, paralelne veze su pravi način. Evo kako spojiti dvije 12V baterije paralelno:
Identifikujte terminale: Kao i ranije, svaka baterija ima pozitivan (+) i negativan (-) terminal.
Spojite pozitivne terminale: Koristite kratkospojnik za spajanje pozitivnih terminala obje baterije.
Spojite negativne terminale: Slično, upotrijebite drugu žicu kratkospojnika da spojite negativne terminale obje baterije.
Rezultirajuća konfiguracija: Vaš sistem će ostati na 12V, ali će se ukupni amper-sat (kapacitet) povećati. Na primjer, ako svaka baterija ima oznaku 35AH, vaša baterija će imati ukupan kapacitet od 70AH.
Ključna razmatranja za paralelne veze:
Napon ostaje isti, ali se kapacitet (AH) povećava.
Uvijek koristite baterije identičnog napona i kapaciteta kako biste osigurali uravnoteženo punjenje i pražnjenje.
Možda ćete morati koristiti veće kablove da biste podnijeli povećanu struju ako crpite veliku snagu iz baterija.
Preporučljivo je spojiti na pozitivni i negativni terminal jedne baterije kako bi se uravnotežilo opterećenje i punjenje na obje baterije.
Uobičajene greške koje treba izbjegavati
Iako spajanje dvije baterije zajedno može izgledati jednostavno, postoji nekoliko grešaka koje mogu utjecati na performanse vašeg sistema:
Neravnomjerno punjenje/pražnjenje: Ako se koriste baterije različitog kapaciteta, baterija manjeg kapaciteta može završiti preopterećena, što može dovesti do prijevremenog kvara.
Neispravno ožičenje: Prelazak pozitivnih i negativnih terminala može uzrokovati kratke spojeve, što može dovesti do oštećenja vaših baterija i sistema.
Različiti tipovi baterija: Miješanje različitih marki ili tipova baterija (npr. gel vs. AGM vs. litijum) može uzrokovati neujednačen napon, što može dovesti do kvara tokom punjenja ili pražnjenja.
Neadekvatni kablovi: Ako su korišćeni kablovi pretanki za potrebnu struju, mogli bi se pregrejati i oštetiti sistem. Uvijek koristite kablove koji su odgovarajuće ocijenjeni za vašu trenutnu potrošnju.
Napredna konfiguracija: serijsko-paralelna veza
Za one kojima je potreban i povećan napon i kapacitet, serijsko-paralelna konfiguracija je pravi način. Ovo podešavanje uključuje spajanje baterija u seriju prvo kako bi se povećao napon, a zatim paralelno povezivanje više serijskih setova kako bi se povećao kapacitet.
Korak 1: Žičane baterije u seriji: Povežite dvije baterije u seriju kako biste postigli željeni napon (npr. dvije baterije od 12V u seriji da biste stvorili 24V).
Korak 2: Paralelno povezivanje: Jednom kada imate više serijski povezanih kompleta, možete ih povezati paralelno kako biste povećali ukupni kapacitet.
Ovo je posebno korisno kada vam je potreban sistem visokog napona (na primjer, 24V ili 48V) sa većim kapacitetom amper sata za dugotrajne primjene kao što su solarni sistemi, RV vozila ili električni bicikli.
Zaključak
Bilo da povezujete dvije baterije od 12 V u seriji da biste povećali napon ili paralelno da biste povećali kapacitet, razumijevanje osnova ožičenja baterija je ključno za osiguravanje optimalnih performansi. Praćenje ispravnih procedura i izbjegavanje uobičajenih grešaka pomoći će vam da stvorite pouzdan sistem napajanja koji zadovoljava vaše specifične potrebe.
Zašto odabrati GEB za svoja rješenja za baterije?

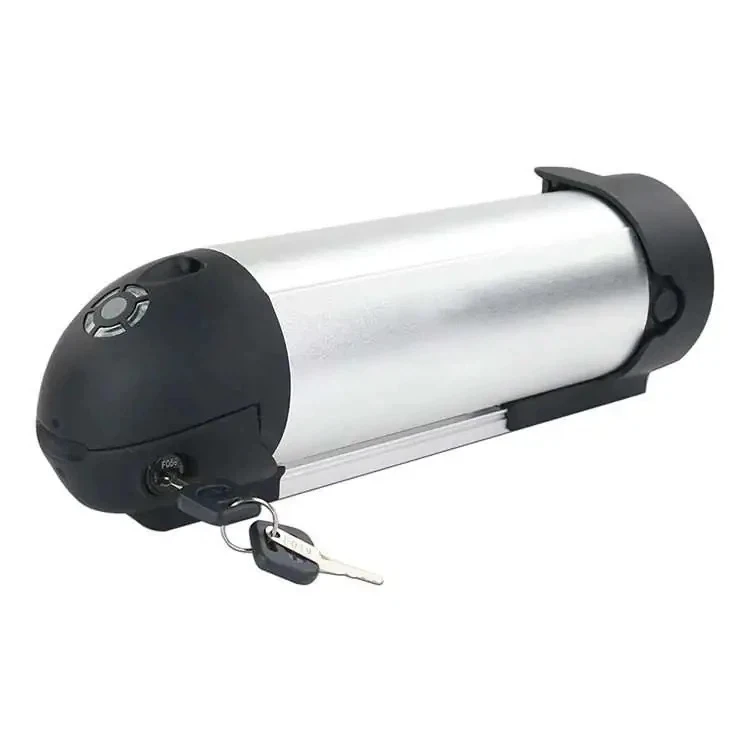

U GEB (General Electronics Technology Co., LTD), specijalizirani smo za pružanje visokokvalitetnih litijum-jonskih baterija za električne bicikle, uključujući popularne36V baterija za e-bicikl. Naše baterije su poznate po svojoj visokoj gustoći energije, laganom dizajnu i dugom vijeku trajanja, što ih čini idealnim za zahtjevne primjene.
